• 产品介绍
    •   加装主动式PFC模块,提高功率因素。

        采用国内知名Cool MOS管,拥有较高的耐压性,和良好的开关性能,在高频工作中发热较低。

        使用MOS管替代肖特基二极管,利用MOS的低阻态特性,可以极大的提高效率,降低损耗和发热,延长电源寿命。

        提供过压保护,过流保护,短路保护,过载保护。 保护机制触发时,电源自动关闭,故障排除之后,电源恢复启动。



  • 产品特点

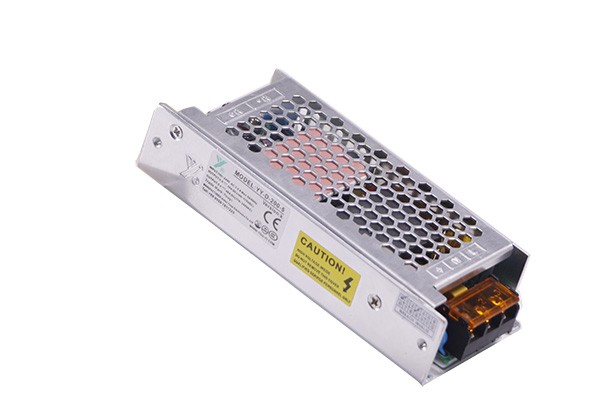

    • YY-D-200-5 V-K

      01 产品优势

             使用国内知名低内阻Cool Moset,具有发热低特性,和良好的开关性能。



      YY-D-200-5 V-K

      YY-D-400-5 V-K

      02 产品优势

             内阻主动式PFC功能,提高功率因素,并且解决电磁干扰和电磁兼容问题。

      03 产品优势

             提供过压保护,过流保护,短路保护,过载保护。保护机制触发时,电源自动关闭,故障排除之后,电源恢复启动。

      YY-D-400-5 V-K

      YY-D-400-5 V-K

      04 产品优势

             所有的产品在高温老化柜中满载老化,老化柜设置温度为60摄氏度。

      05 产品优势

             双组共模电感与电容,可以极大的过滤掉来自电网的干扰,使输出纹波更干净。并且避免自身干扰电网。

      YY-D-400-5 V-K

      YY-D-200-5 V-K

      06 产品优势

            同步整流设计,采用低Vf值Mosfet替代肖特基整流,提高产品的转换效率,降低发热。

      07 产品优势

            双IC设计,分工明确,提供PWM脉冲调宽,功率因数调整等,以及温控和保护功能更加齐全。

      YY-D-200-5 V-K

      YY-D-300-5 V-K

      08 产品优势

            铁硅铝磁芯变压器,拥有较低的损耗,高饱和度,低磁致伸缩,在高温下性能非常稳定,并由99.99%纯铜绕制。

      09 产品优势

            铁硅铝磁性电感,拥有较低的损耗,在高温下性能非常稳定,并且由99.99%纯铜绕制。

      YY-D-200-5 V-K

      YY-D-200-5 V-K

      10 产品优势

            使用固态电容,使得电容特性不受温度的影响,同时有高频低阻的特性。



  • 产品描述
    • 型号

      YY-D-200-5 V-K

      输出

      直流电压

      5V

      额定电流A1

      40A(输入电压范围:100V~175V)

      额定电流A2

      40A(输入电压范围:176V~240V)

      电流范围

      0~40A(110V),0~40A(220V)

      额定功率

      200W

      纹波及噪音

      100mV

      电压调整范围

      ±0.2V

      电压容差

      ±1%

      线性调整率

      ±0.5%

      负载调整率

      ±2.0%

      启动时间

      50mS

      保持时间

      20mS

      输入

      电压范围

      100V~240V

      频率范围

      47Hz~63Hz

      效率

      91%

      功率因数

      PF>0.99/110V(满载时),

      PF>0.97/220V(满载时)

      交流电流

      3A

      冲击电流

      40A

      漏电流

      2.0mA

      保护

      过负载

      额定输出负载的110%~150%


      类型:切断输出;复位:交流重新启动

      过电压

      5.75V~7.5V(自恢复)

      过电流

      44A-52A

      过温度

      95℃±5℃

      散热方式

      风冷散热

      环境

      工作温度

      -30℃~+60℃

      工作湿度

      20%~90%RH,无冷凝

      储存温度、湿度

      -40℃~+80℃,10%~95%RH

      温度系数

      ±0.03%/℃(0~50℃)

      耐振动

      10~300MHz,1G,10分钟/周期,

      X.Y.Z轴各60分钟.

      安全

      安全规范

      根据GB4943、UL60950、EN60950设计

      EMC标准

      根据GB9254、EN55022A级设计

      耐压

      I/P-O/P:3KVAC/3mA/1min

      I/P-FG:1.5KVAC/3mA/1min

      O/P-FG:0.5KVAC/3mA/1min

      隔离电阻

      I/P-O/P:50MΩmin/500VDC

      产品认证

      CQC/ CE/ CB/ ROHS

      其他

      外形尺寸

      143*60*30mm
